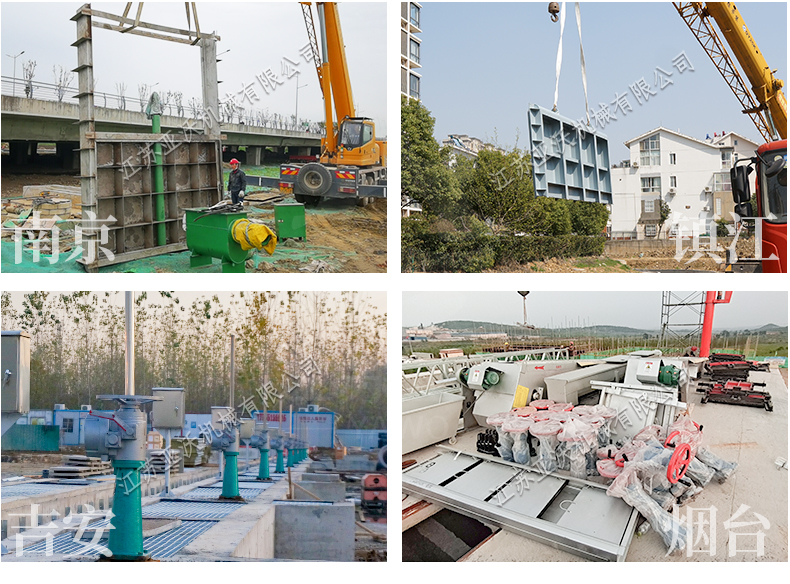

插板闸门属于露顶闸门，三面止水，密封性能好，适合渠道安装。

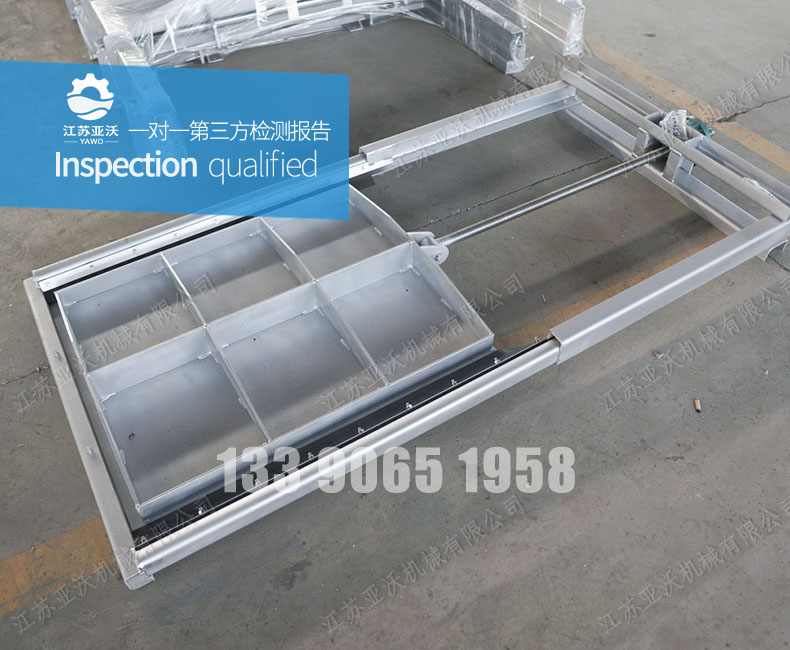

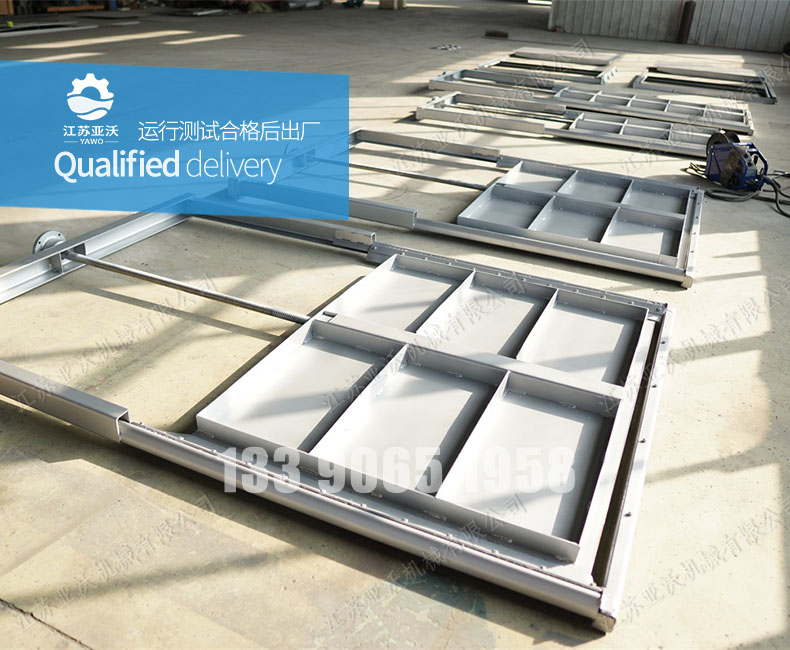

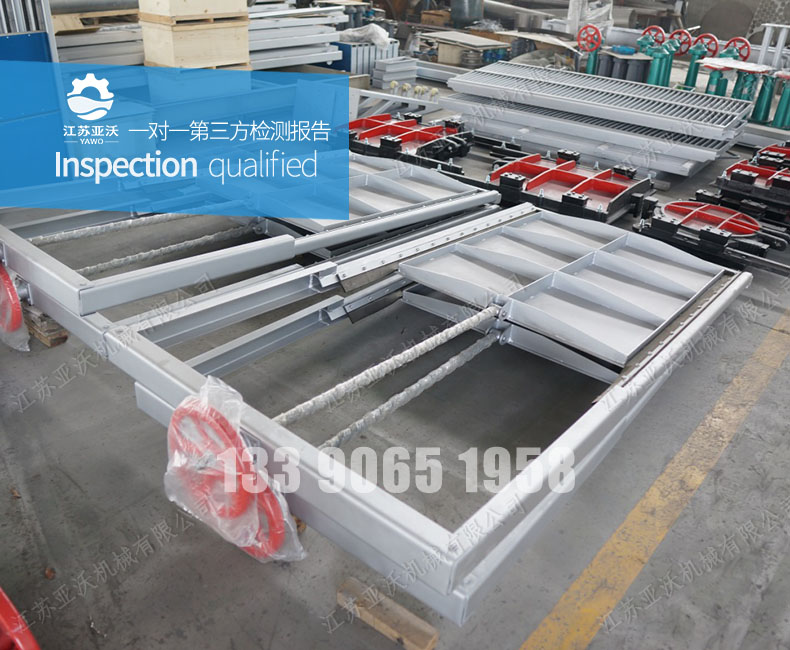

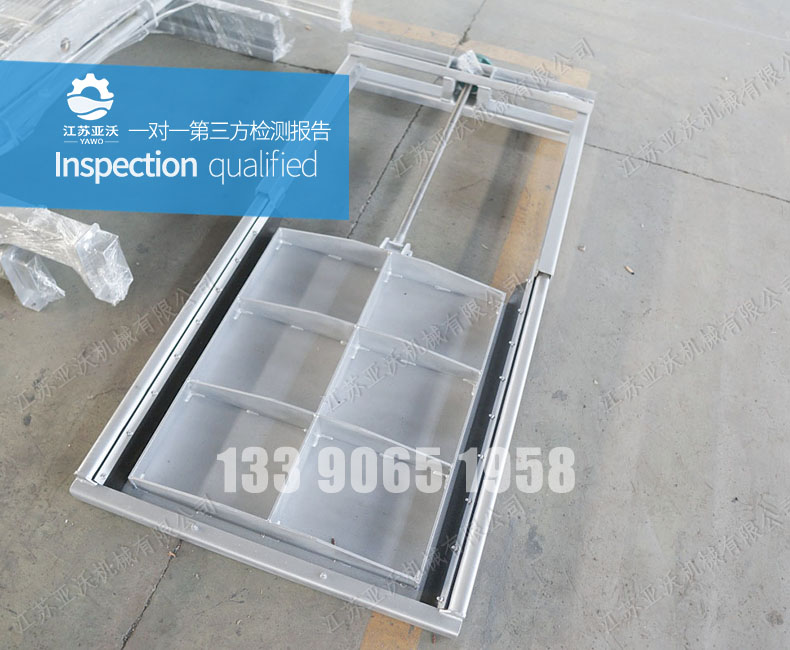

插板闸门主要由门架、门框、门体、密封止水橡胶、丝杆、启闭装置等部件组成。

1、主要结构

(1) 门框、门架采用钢板在剪板机上下料，在折弯机上折边，在专用工作台上拼装焊接。结构牢固合理，能承受活动载荷，门框保证在受到启闭机重力和启闭力反作用力时不变形。

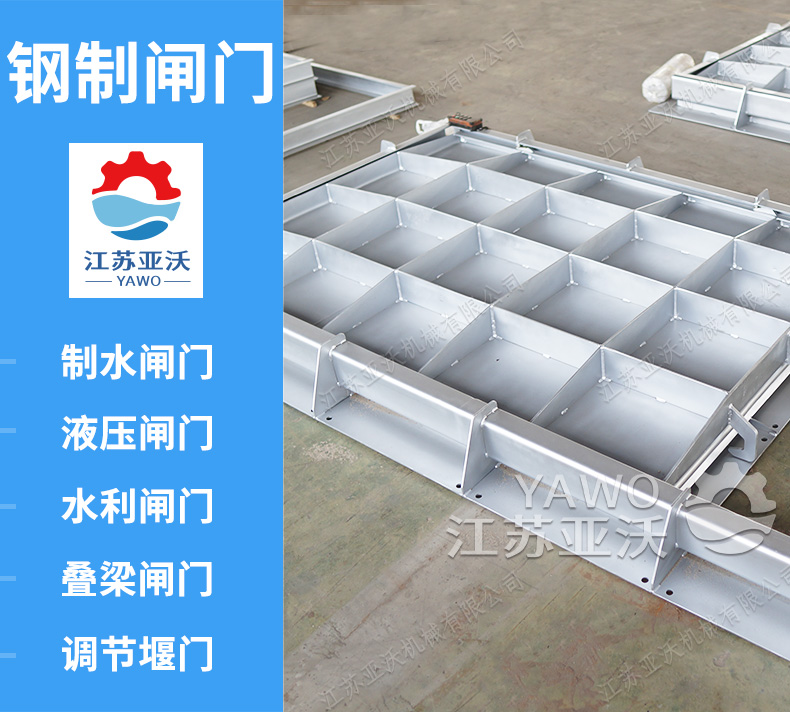

(2) 门体用钢板加工成方形板，在其迎水面用钢板焊接“井”字形加强筋。确保了门体的不变形。闸门为暗杆式启闭，在门体上部的重垂线部位设置启闭螺母，留有丝杆通道，保证闸门平稳地升降。

(3) 止水橡胶采用优质产品，此产品弹性高，止水效果好、耐腐蚀、抗老化。用钢板压条和螺栓把止水橡胶固定在门框边上。

(4) 丝杆采用圆钢精加工而成，其螺纹精度达7e级标准，保证了与启闭螺母的密切配合。

2、工作原理

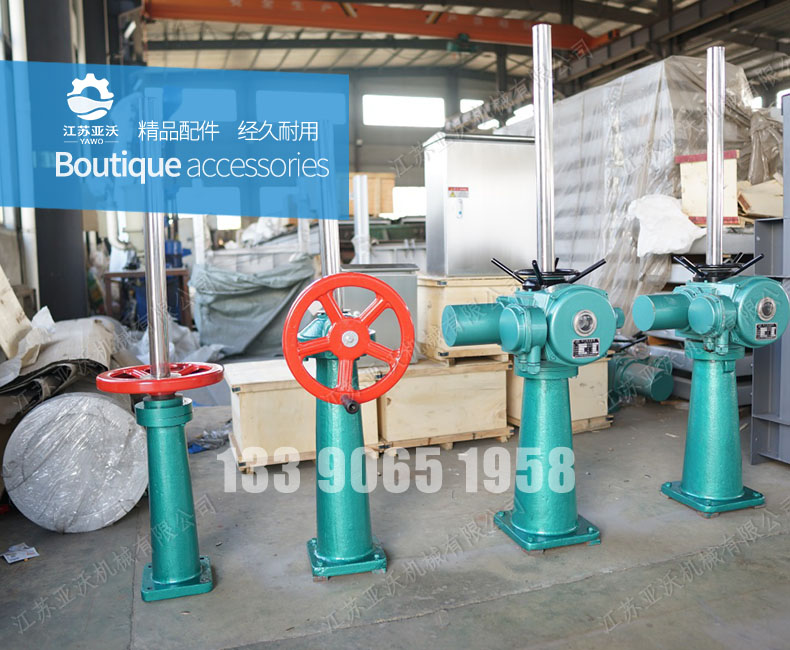

启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•
